免震ゴム（規格品）
規格品以外のカスタム仕様（寸法／材料硬度変更など）の対応も可能です。
 |
|

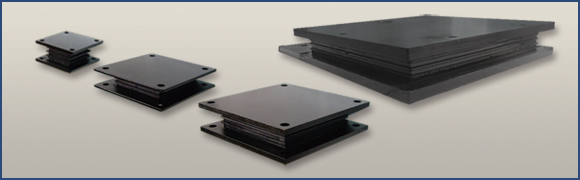

| (写真左から：□70ﾐﾘ → □150ﾐﾘ → □200ﾐﾘ → □400ﾐﾘ) | |
 |
 |
 |
 |
| ※ A寸法=ゴム部寸法 | ※ B寸法=内金具寸法 |
 |
A | B | C | D | E | ゴム硬度(標準) |
|---|---|---|---|---|---|---|
| MG-75 | 44 | 32.8 | 50 | 75 | 24.8 | HS60 |
| MG-150 | 94 | 32.8 | 100 | 150 | 24.8 | HS60 |
| MG-200 | 144 | 50 | 50 | 150 | 34 | HS60 |
| MG-400 | 344 | 69 | 350 | 400 | 37 | HS60 |
(HS=ショア硬さ試験による単位) |
振動試験データ
某機械メーカー・パンチングプレス機振動データ比較
機械本体振動：ポイントA
機械設置地面：ポイントB
使用測定機器：リヨン VM-53A（検定付）
| 【機械本体振動：ポイントA】 | |||||
| Before | After | ||||
 |
 |
 |
|||
| 平均値） X=68.83, Y=67.39, Z=84.51（dB） | 平均値） X=66.39, Y=63.18, Z=81.65（dB） | ||||
| 【機械設置地面：ポイントB】 | |||||
| Before | After | ||||
 |
|
 |
|||
| 平均値） X=79.67, Y=82.05, Z=87.23（dB） | 平均値） X=66.07, Y=63.28, Z=81.66（dB） | ||||
